九游ninegame 晶格氧逸出防止政策: 从氧空位能垒到反映环境调控的五大说念径
证实：这篇著述华算科技系统教师了晶格氧的界说、作用过甚在催化中的关节机制，要点走漏了防止晶格氧逸出的五大政策：普及氧空位造成能、阻断氧转移旅途、调控电子结构、牢固名义结构、适度反映环境。
什么是晶格氧？
晶格氧（Lattice Oxygen）是指存在于晶体结构中、牢固占据晶格位置的氧离子（O2-）。在过渡金属氧化物中，晶格氧通过与金属离子（如Co、Fe、Ni 等）造成 M–O–M 桥聚拢构，组成晶体的基本骨架。
与名义吸附氧物种（如超氧、过氧基团）不同，晶格氧属于体相内的结构组分，频繁具有较高的联结能和较低的反映活性，需要较强的驱能源才气使其逸出。

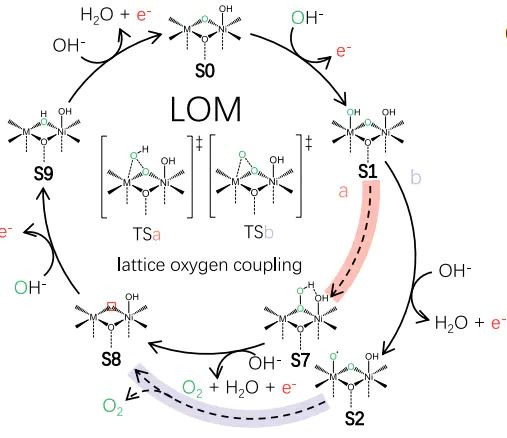

图1.晶格氧机制暗意图。DOI: 10.1038/s41467-023-41458-5
晶格氧的作用
晶格氧在多种催化历程中阐扬多重功能，尤其在波及氧的吸附、转移与飞动的电催化反映（如OER、ORR、CO₂ 回应、NOₓ 回应等）中具权衡键作用。其主邀功能包括以下四个方面：
平直参与反映机制（LOM机制）
在“晶格氧机制”（Lattice Oxygen Mechanism， LOM）中，晶格氧平直参与居品（如 O₂）的造成，不同于传统的“吸附演化机制”（Adsorbate Evolution Mechanism， AEM）中依赖名义中间体的反映旅途。LOM 旅途虽可镌汰反映能垒、普及催化活性，但也随同氧空位的造成及结构不牢固性的风险。

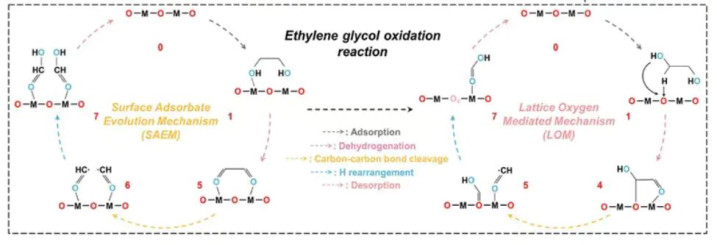

图2.晶格氧平直参与C–C键断裂，镌汰反映能垒的机制。DOI: 10.1002/anie.202513447
调控金属电子结构
晶格氧对过渡金属中心的电子漫衍和轨说念占据具权衡键调控作用，进而影响催化中心的氧化回应性质及吸附四肢。举例九游ninegame，M–O键的共价进度决定了金属 d 带中心与 O 2p 轨说念的能级重复情况，从而影响反映旅途的聘请性。
介导氧离子转移与导电四肢
晶格氧的可转移性是影响氧化物离子导电性的中枢要素。在固体氧化物燃料电板等体系中，晶格氧的扩散四肢平直决定了材料的电子/离子传导性能。

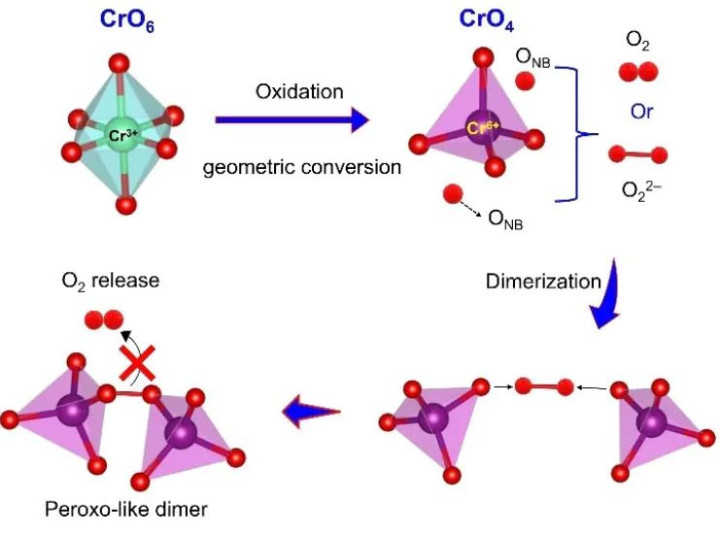

图3. Cr转移的机理旅途暗意图，炫夸其通过CrO₄四面体牢固过氧物种O₂²⁻。DOI: 10.1002/anie.202416719
奈何防止晶格氧逸出
晶格氧逸出是由热力学开动与能源学转移共同作用的多要素耦合历程。有用的防止政接应从晶体结构、电荷漫衍、转移四肢、名义牢固性及反映环境等多个维度系统伸开。以下是五种主要的调控念念途经甚表面依据：
普及氧空位造成能
普及晶格氧的热力学牢固性是防止其逸出的要紧政策。晶格氧的逸出需要克服一定的氧空位造成能（Evac），因此通过增强金属–氧键的联结强度，可有用普及逸出能垒。具身步地包括：引入高电负性或高价态的金属阳离子（如 Zr4+、Ti4+），增强M–O键的共价性或离子性；优化金属配位结构（如 MO6八面体）以普及局域几何牢固性；幸免易诱发电子重排的低对称性或廉价态结构。这些时候可增强对晶格氧的约束，镌汰其逸出倾向。

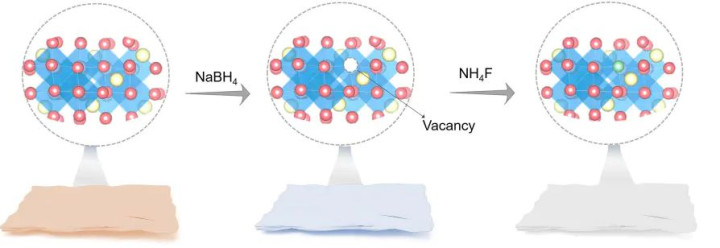

图4.通过引入高电负性的氟离子填充 ZnCo₂O₄ 名义氧空位合成 ZnCo₂O₄₋ₓFₓ 的历程。DOI: 10.1002/ange.202301408
防止氧离子转移
晶格氧的逸出不仅取决于其造成能，还受转移能垒的适度。O²⁻在晶体中的转移主要依赖于流通的氧桥链通说念与空位扩散机制。因此，阻断氧转移旅途是从能源学角度防止逸出的有用时候。
具体政策包括：掺杂惰性非回应性元素（如 Al³⁺、La3+、Ti4+）以中断M–O–M链；构建层状或二维结构以收尾 O2-在三维空间中的转移解放度；优化晶格对称性与畸变进度以普及转移能垒。此外，调控晶体的症结密度与空位漫衍也可蜿蜒影响氧的转移概率。

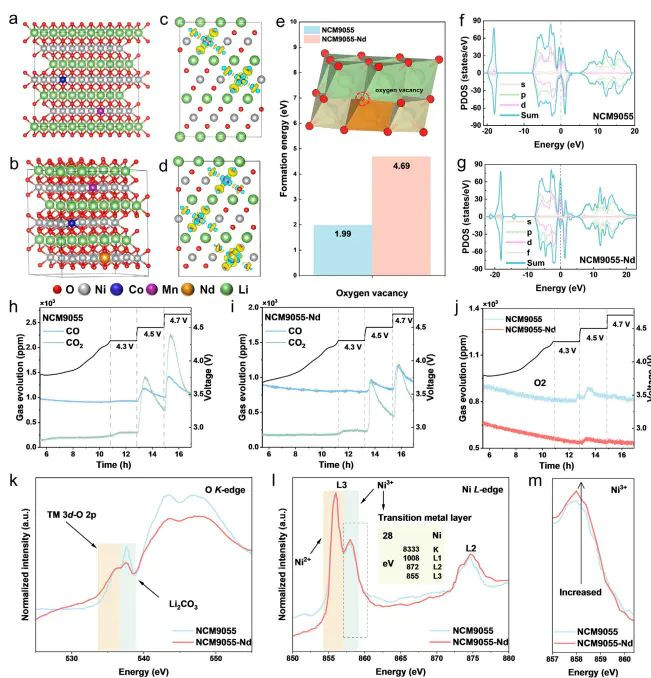

图5.通过 Nd 掺杂造成强 Nd–O 键增强 TM–O 键能，防止晶格氧逸出的机制洽商。DOI: 10.1002/adfm.202519006
调控电子结构
晶格氧的电子牢固性与其和金属d轨说念之间的 p–d 杂化进度密切关连。当 O 2p 轨说念能级过高、接近费米能级时，容易发生电子激勉，九游jiuyou促使氧更易逸出。因此，构建不利于 O²⁻ 激勉的电子结构是防止其活性的关节。可通过移动金属中心的价态、引入电负性更高的元素、或掺杂能带调控元素（如稀土或 5d 过渡金属）来收尾能带移动。
此外，合理适度 p–d 杂化强度，使 O 2p 轨说念不与费米能级重复，可镌汰激勉态的造成倾向，从而减少晶格氧的电化学活性与逸出风险。

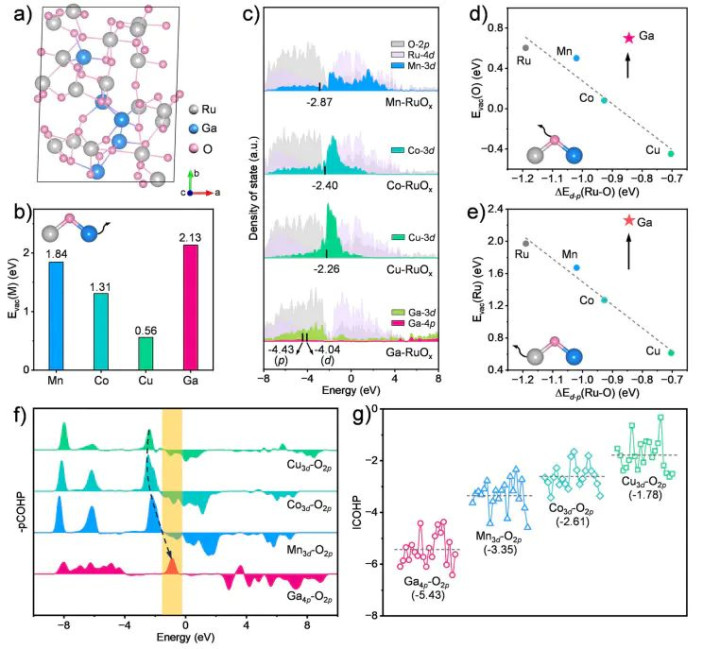

图6.联结杂化轨说念分析，展示 Ga–RuOx的原子构型、不同掺杂金属对RuOx基模子电子结构的影响，以及掺杂金属与晶格氧之间的键合特点。DOI: 10.1002/anie.202505908
牢固名义结构
在多量氧化物催化材料中，晶格氧逸出多肇始于名义，因其泄漏于电解质与外加电场中，因此名义结构的牢固性至关蹙迫。构建外壳包覆层是一种有用的阻隔时候，举例通过千里积牢固的秘要氧化物外层或构建核壳结构，可物理阻隔氧的转移旅途。
此外，优化晶体的泄漏晶面，如采选名义能较低的{001}或 {111} 面，可镌汰名义重构倾向与名义氧空位的生成概率。同期，调控名义电子密度与吸附态漫衍，镌汰局域电子浓度，有助于幸免因电子积贮引发的名义氧活化和脱附。

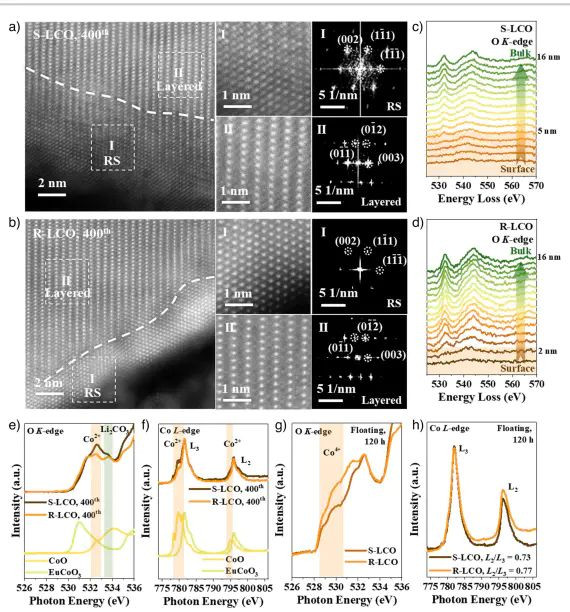

图7.名义修饰相的牢固效应暗意图。DOI: 10.1002/anie.202503100
适度反映环境
晶格氧的牢固性不仅取决于材料本征属性，还受电化学反映环境的显耀影响。在高电位、顶点 pH、高温或贫氧条款下，氧逸出时势会显耀加重。因此，合理调控外部反映环境是必要的支持政策。
举例，将责任电位适度在材料的电化学牢固窗口内，幸免诱发金属过度回应与氧空位造成；采选仁爱、非腐蚀性的电解质体系以减少界面融化；移动腻烦中的氧分压以均衡氧化回应环境。此外，适度反映温度以镌汰 O2- 的热激勉概率，亦然防止晶格氧逸出的有用设施。
正规投注平台官方网站
备案号:
